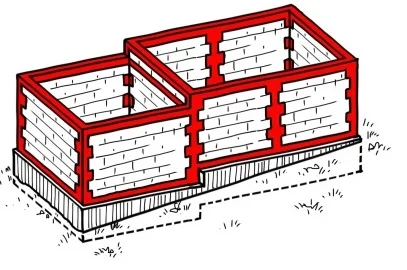

شالوده قسمتی از پی سازی است که زیر پی بتنی و یا کلاف بتنی زیر دیوار اجرا می شود
دلیل اجرای شالوده چیست؟
معمولا شالوده برای این اجرا می شود که یک سطح صلب، یک سطحی که قابلیت نفوذ نداشته باشد زیر پی آماده شود.
شالوده به منظور پخش مناسب تر بار ساختمان روی سطح وسیع تری از زمین زیر پی یا کلاف زیر دیوار اجرا می شود. و یک سطح صلب و غیر قابل تغییر شکل را ایجاد می کنه که کلاف افقی روی اون قرار می گیرد و سطح زیرین آن تغییر شکلی نمی دهد.
باید از بستر خاک مطمئن شد

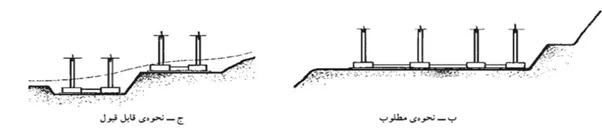

شالوده باید در یک تراز ساخته شود و ایجاد شالوده شیبدار مجاز نیست چنانچه به هر دلیلی ساخت پی یا شالوده ساختمان در یک تراز ممکن نباشد می توان شالوده را در ترازهای مختلف اما با رعایت ضوابط زیر اجرا کرد
ضوابط ساخت شالوده در زمین های شیبدار

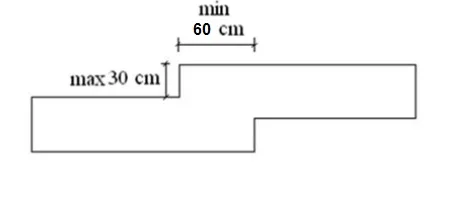

در زمین های شیبدار چنانچه ساخت شالوده ساختمان در یک تراز ممکن نباشد باید از شالوده پلکانی استفاده شود به طوریکه قسمت های مختلف شالوده در امتداد افقی حداقل 60 سانتی متر هم پوشانی داشته باشد و ارتفاع هر پله بیش از 30 سانتی متر باشد.
در این صورت هر بخش از پی یا شالوده باید مطابق شکل زیر به صورت افقی اجرا شود
هم چنین لازم است پی بتنی یا کلاف افقی زیر دیوار در تراز های مختلف هم به نحو مناسب به یکدیگر متصل شوند
عمق پی کنی برای اجرای شالوده چه مقدار می باشد؟
برای اجرای شالوده می بایست خاکبرداری تا رسیدن به لایه خاک مقاوم انجام شود همچنین عمق پی کنی نباید از 80 سانتی متر کمتر باشد
حداقل عمق را 80 سانتی متر تعیین کرده است اما در ادامه بیان نموده است که حتما باید به لایه خاک مقاوم برسیم چرا ؟ برای اینکه متوجه بشویم که اون خاک مقاوم هست یا خیر ، خاک دستی هست یا خیر،
میبایست جاهایی که بین شالوده قرار می گیرد را حفاری کنیم جنس خاک را به عنوان چاه شاهد در عمق های پایین تر کنترل می کنیم ممکنه در گذشته خاک دستی ریخته شده باشه و ما متوجه اون نشده باشیم
بدنه پی کنی باید به صورت قائم و زاویه کنج های ان باید 90 درجه باشد
در زمین های سنگی، که پی کنی بدون استفاده از دستگاه های ضربه ای دشوار می باشد، اجرای شالوده الزامی نیست. در اینصورت پس از تسطیح سنگ زیر پی، مطلوب است بتن تسطیح (مگر) به ضخامت حداقل 10 سانتی متر اجرا شود.
ارتفاع و عرض شالوده باید به چه مقدار باشد؟
عمق شالوده نباید از 50 سانتی متر کمتر باشد. همچنین عرض شالوده نباید از 5/1 (یک و نیم )برابر عرض کرسی چینی یا عرض دیوار ( درصورت عدم وجود کرسی چینی ) کمتر باشد
نحوه اجرای شالوده
شالوده می بایست به یکی از روش های زیر اجرا شود
الف- شفته آهکی، با عیار حداقل 350 کیلوگرم آهک در متر مکعب
خاکی از حفر شالوده بیرون آورده شده را دپو میکنم در مرحه بعد با افزودن ۲۰۰ تا ۳۵۰ كيلوگرم دوغاب آهك به هر متر مكعب خاك شفته ساخته می شود سپس این مخلوط را درون شالوده
می ریزیم
در بسياري موارد، درون شفته از پاره سنگ هاي موجود و آجرهاي جوش شده از كوره آجرپزي ريخته مي شود تا پي سازي را بسيار مقاوم وباربر كند

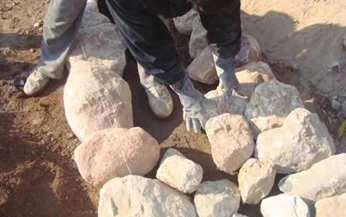

ب – سنگ لاشه ای غوطه ای در بتن با عیار 250 کیلوگرم سیمان در متر مکعب

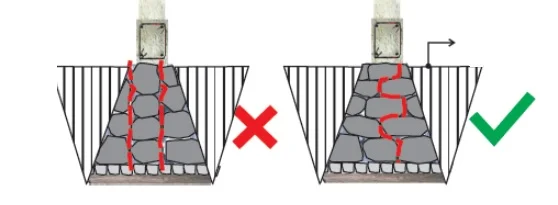

سنگ چینی نباید به صورت خشکه چینی باشه سنگ چینی باید باملات باشه

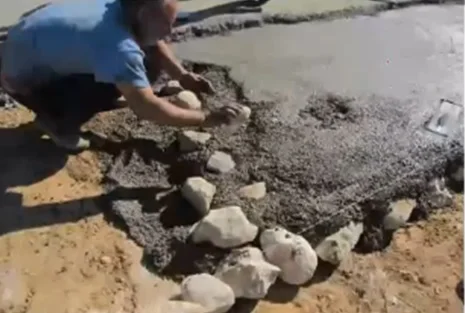

ابتدا ملات را تهیه می کنند بعد سنگ ها را درون ملات می چینند این سنگ ها باید به سنگ شکسته باشد
نه گرد گوشه و نه تیز گوشه باشد. میباست سنگ جوری در ملات قرار بگیرد که تمام اطراف این سنگ را ملات احاطه کند اصطلاحا به صورت غوطه ای کار شود
پ – سنگ کاری با ملات ماسه –سیمان یا باتارد
