ضوابط ارتفاع و طول دیوارهای غیر سازه ای

ارتفاع دیوار غیر سازه ای از تراز کف نباید از سی برابر عرض دیوار یا 3.5 متر بیشتر باشد در غیر اینصورت می بایست با تعبیه کلاف افقی در ارتفاع دیوار این الزامات را برآورده کرد. مهار افقی می بایست در طول دیوار به طور پیوسته ادامه یابد و به نزدیکترین عناصر قائم سازه مهار گردد

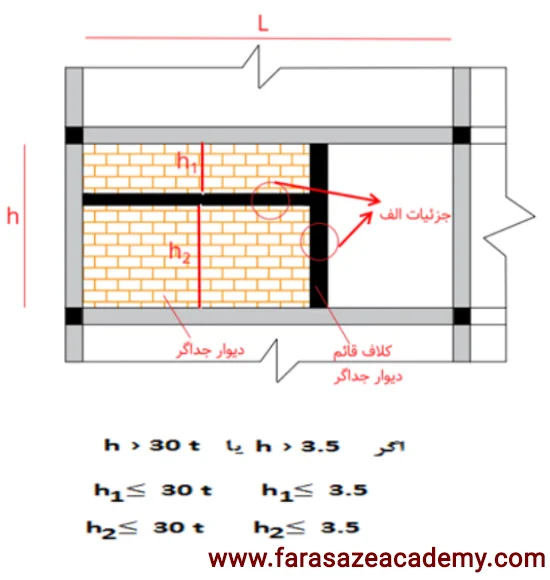

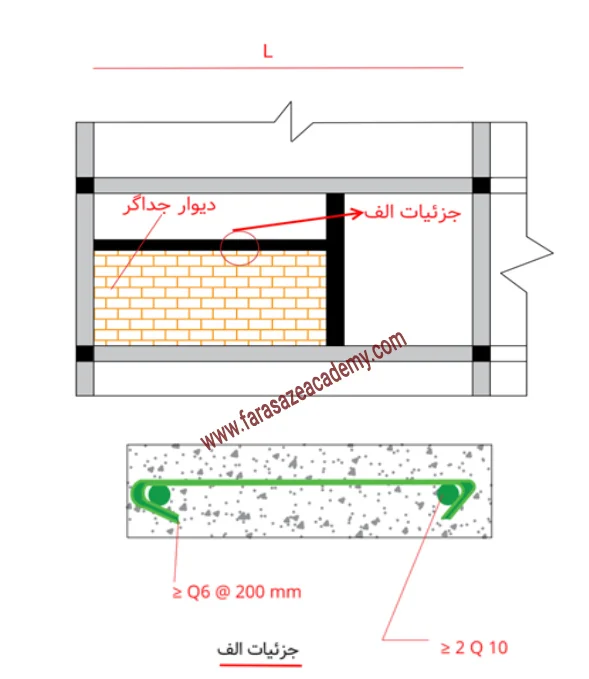

در بند قبل ذکر شد که اگه ضوابط بالا برقرار نبود باید با تعبیه مهار افقی در ارتفاع این ضوابط را اقناع کرد. در شکل زیر ضوابط مربوط به کلاف افقی در دیوار غیر سازه ای نشان داده شده است

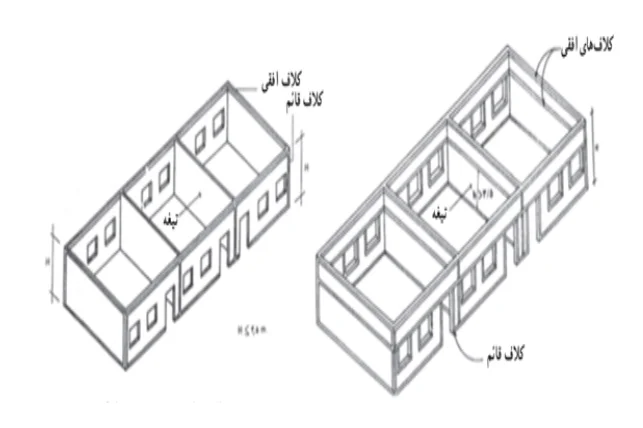

حداکثر طول آزاد دیوار غیر سازه ای بین دو پشت بند یا کلاف چهل برابر عرض دیوار یا 5 مترمی باشد، در غیر اینصورت لازم است با تعبیه کلاف یا کلاف های قائم در طول دیوار این الزامات را برآورده کرد.

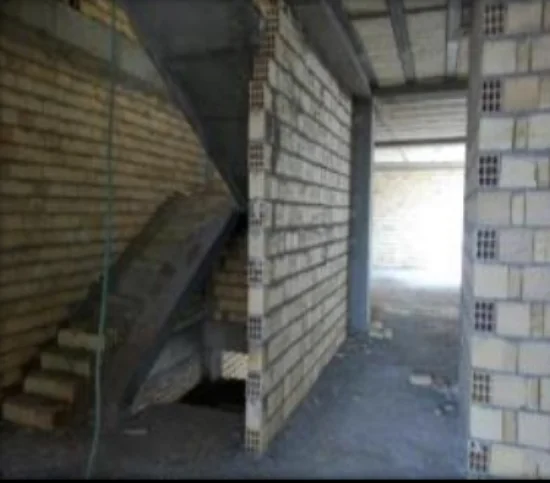

در شکل زیر عدم مهار دیوار جداگر نشان داده شده است

دیوارهای غیر سازه ای که در تمام ارتفاع طبقه ادامه دارند باید در تراز سقف کاملا مهار شوند

به عبارت دیگر رج آخر دیوار غیر سازه ای که در تمام ارتفاع طبقه ادامه دارد باید باملات کافی و فشار، یا روش های مناسب دیگر، در زیر سقف مهار شود.

لبه فوقانی دیوار غیر سازه ای که در تمام ارتفاع طبقه ادامه ندارد باید با کلاف افقی مهار شود. هم چنین لازم است این کلاف افقی تا نزدیک ترین عناصر قائم ادامه داشته و به آنها وصل شود.

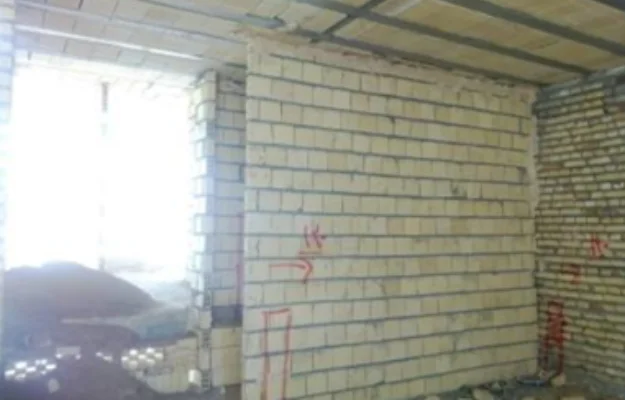

در شکل زیر نحوه مهار تیغه در سقف یا استفاده از کلاف افقی روی دیوار تیغه نشان داده شده است

کلیه لبه های افقی و قائم دیوار غیر سازه ای توسط عناصر افقی و قائم محصور و مهار شوند این عناصر می توانند پشت بند ( مانند کف، سقف و دیوارهای سازه ای و غیر سازه ای متعامد)و یا کلاف (کلاف افقی و قائم دیوار یا بازشو) باشند

نحوه اتصال  دیوارهای غیر سازه ای به چه صورت است؟

برای اتصال اعضای غیر سازه ای به اعضای سازه ای باید از طرح هایی استفاده شود که صدمات وارد به عضو غیر سازه ای در اثر تغییر شکل اعضای سازه ای به حداقل برسد

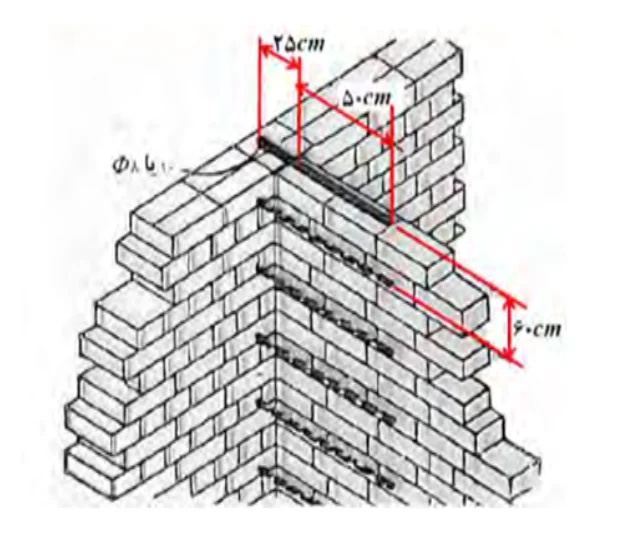

دیوار آجری غیر سازه ای میبایست هم زمان با دیوار پشت بنداجرا شده تا اتصال بین این دو با همپوشانی آجرها تامین شود. در غیر اینصورت،باید با تعبیه میلگرد مهار در بند بستر دیوار پشت بند و قرار دادن انتهای دیگر میلگرد  در بند بستر دیوار غیر سازه ای، اتصال برقرار گردد. فاصله بین میلگردهای مهار نباید از60 سانتی متر بیشتر باشد.

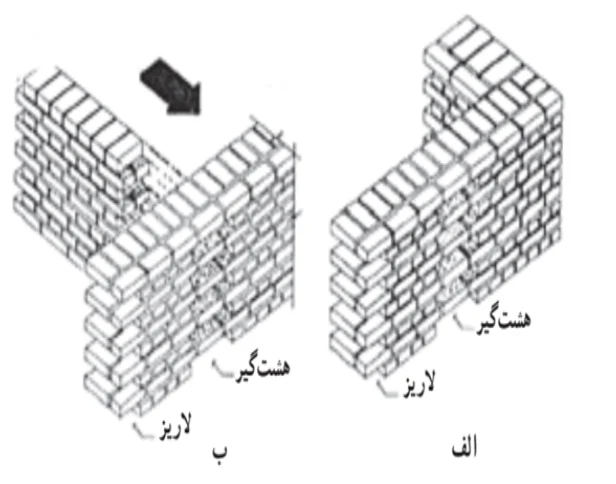

در صورتیکه دیوار غیر سازه ای و دیوار تکیه گاه عمود بر آن به طور همزمان و یا به صورت لاریز چیده شده، اتصال بین دو دیوار کافی تلقی میشود، ولی چنانچه دیوار غیر سازه ای بعد از احداث دیوار تکیه گاه و بدون اتصال به آن ساخته شود باید دودیوار در محل تقاطع به نحو مناسبی به یکدیگر متصل شود در غیر اینصورت لبه کناری دیوار غیر سازه ای آزاد تلقی شده و باید عنصر قائم در این لبه تعیین شود دو دیوار غیر سازه ای عمود بر هم نیز باید به نحو مناسب به یکدیگر متصل شوند

در چه صورت میبایست در دیوارهای غیر سازه ای از میلگرد بستر استفاده کرد؟

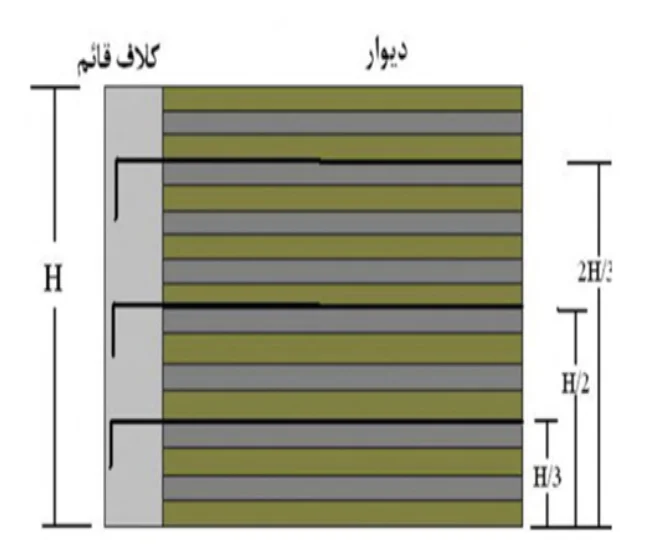

در دیوار غیر سازه ای غیر مسلح که با واحد مصالح بنایی ( آجر و بلوک سفالی یا سیمانی) ساخته شده و طول آن از 2.5 متر بیشتر باشد، لازم است در سه تراز مختلف در ناحیه یک سوم میانی ارتفاع دیوار از میلگرد بستر استفاده شود.

میلگرد بستر باید شامل حداقل دو میلگرد طولی، هر کدام به قطر حداقل 6 میلی متر، که در فاصله برابر با دو سوم ضخامت دیوار از یکدیگر به صورت قرینه در بند بستر قرار می گیرند، باشد.

این میلگردها باید توسط میلگردهای عرضی به قطر حداقل 6 میلی متر و در فواصل حداکثر 250 میلی متر به یکدیگر متصل شوند.

میلگردهای بستر باید بدون انفصال در سرتاسر دیوار تا محل کلاف های قائم ادامه یافته و در داخل آنها مهار شود.
