۱-۱۲ کلیات جان‌پناه

یکی از عناصر تشکیل‌دهنده ساختمان، جان‌پناه‌ها می‌باشند. اما متاسفانه در اجرا خیلی جدی گرفته نمی‌شوند. در صورتی که این اعضا به دلیل قرار گرفتن در ارتفاع، تحت شتاب زیادی از زلزله قرار می‌گیرند و در برابر نیروهای جانبی ناشی از زلزله بسیار آسیب‌پذیر می‌باشند.

علاوه بر نیروهای زلزله، باد و طوفان‌های شدید هم باعث آسیب و تخریب این عناصر می‌شوند و می‌بایست حتماً این اعضا را به نحو مناسب مهار نمود.

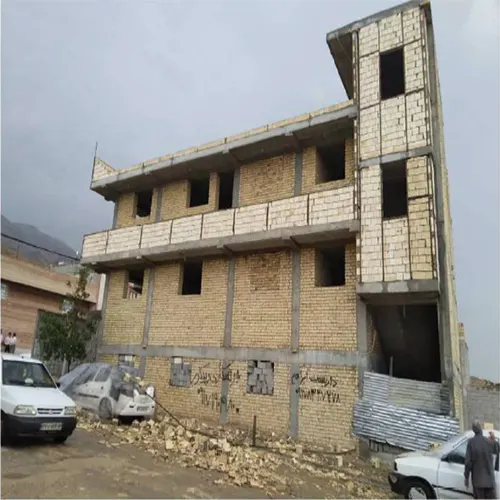

شکل ۱۲-۱: تخریب جان‌پناه

مثل دیوارهای سازه‌ای و غیرسازه‌ای، برای مهار جان‌پناه نیز باید از کلاف‌های قائم و افقی استفاده کرد. کلاف‌های قائم جان‌پناه در عمل امتداد کلاف‌های قائم ساختمان و کلاف‌های قائم بازشو در جان‌پناه می‌باشند.

جزئیات و مشخصات کلاف افقی روی جان‌پناه

شکل ۱۲-۲: جزئیات مقطع جان‌پناه

کلاف افقی روی جان‌پناه باید دارای مشخصات زیر باشد:

• ارتفاع: حداقل ۱۰ سانتی‌متر
• عرض: برابر با عرض جان‌پناه
• آرماتوربندی: حداقل با دو میلگرد افقی به قطر ۱۰ میلی‌متر مسلح می‌گردد (مشابه کلاف افقی بازشو).

شکل ۱۲-۳: جزئیات آرماتوربندی کلاف جان‌پناه

نمونه‌هایی از عدم رعایت ضوابط جان‌پناه

در ادامه تصاویری از جان‌پناه‌هایی را مشاهده می‌کنید که موارد و ضوابط آیین‌نامه‌ای (از جمله کلاف‌بندی مناسب و محدودیت‌های ابعادی) در آن‌ها رعایت نشده است:

جایگاه شکل ۱۲-۴: عدم رعایت ضوابط

جایگاه شکل (ادامه ۱۲-۴): عدم رعایت ضوابط

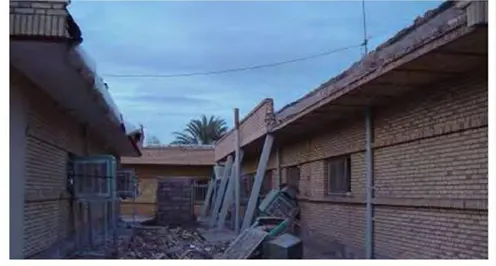

شکل ۱۲-۵: عدم رعایت ضوابط
